Das Funkmodul USB 51-868 ist ein extrem vielseitiges Funkmodul für den 868MHz
Bereich, es kann einfach über die UART- bzw. USB-Schnittstelle parametriert werden.
Aufgrund der CE Zertifizierung kann es Europaweit eingesetzt werden.
Dem Entwickler stehen somit moderne Modulezur Verfügung, mit welchen
Embedded - Systeme drahtlos vernetzt, oder mit PCs verbunden werden können.
Durch die Integration von digitalen I/Os und ADUs ist für die Realisierung einfacher
Steuer- und Überwachungsfunktionen keine Hardwareentwicklung nötig.
Für spezielle Anwendungen besteht die Möglichkeit kundenspezifische Firmware durch
die K&S Mechatronik GmbH entwickeln zu lassen.
Folgende Features stehen zur Verfügung:
- USB-Schnittstelle
- UART-Schnittstelle (Baudraten: 1200, 9600, 19200, 57600, 115200)
- 3 integrierte A/D-Wandler (10 bit)
- 2 digitale Eingänge 3,3V (5V tolerant)
- 2 digitale Ausgänge 3,3V
- Paketorientierte Datenübertragung mit CRC
- Echtzeituhr mit Sleep- und WakeUp-Funktion
- Temperaturmessung im Chip zur drahtlosen Überwachung
- integrierte PCB-Antenne
- Adressierung der Module (max. 255 Module)
- Parametrierung des Funkprotokolls (Anzahl Retries, Sendung an alle)
- Auslesen der Feldstärke
- Frei einstellbare Sendeleistung
- Einfaches Update der Systemsoftware
- LED zur Empfangskontrolle
- Funkdatenrate einstellbar (12,5/50/100/200 kbit/s)
- Versorgungsspannung über USB bzw. 3,3V extern
- Betriebstemperaturbereich -20 ºC bis +70 ºC
Download weiterer Informationen und Software (Rev. 19.08.09): USB51_868.zip
Download von Firmware "RS232 to RS232": Drahtlose_UART.zip

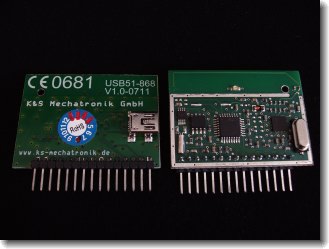

Funkmodul USB 51-868

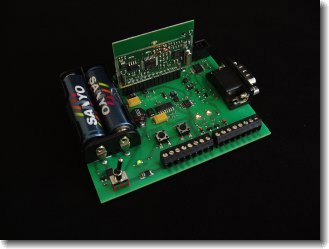

Evalboard
Bei der Temperaturtelemetrie handelt es sich um ein System, welches für den Betrieb unter
extremen Beschleunigungen, wie sie sich in rotierenden Teilen eines Generators ergeben, entwickelt
wurde.

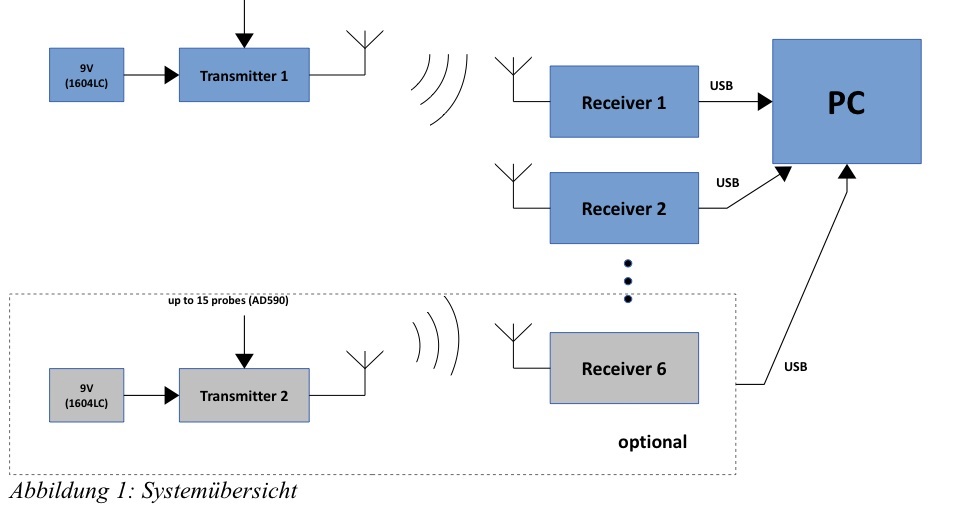

Es können max. 15 Sensoren vom Typ AD590 angeschlossen werden. Die Werte dieser 15
Messstellen werden alle 20 Sekunden erfasst und zu dem Empfangssystem drahtlos übertragen. Das
Empfangssystem kann aus bis zu 8 Empfängern mit jeweils eigener Antenne bestehen, die alle
gleichzeitig arbeiten. Durch diesen Parallelbetrieb (true diversity) wird eine hohe Betriebssicherheit
der Übertragung, auch unter schwierigen Bedingungen, erreicht. Die Parameter der Modulation des
Funksystems wurden so optimiert, daß eine Datenübertragung auch bei schnell drehenden

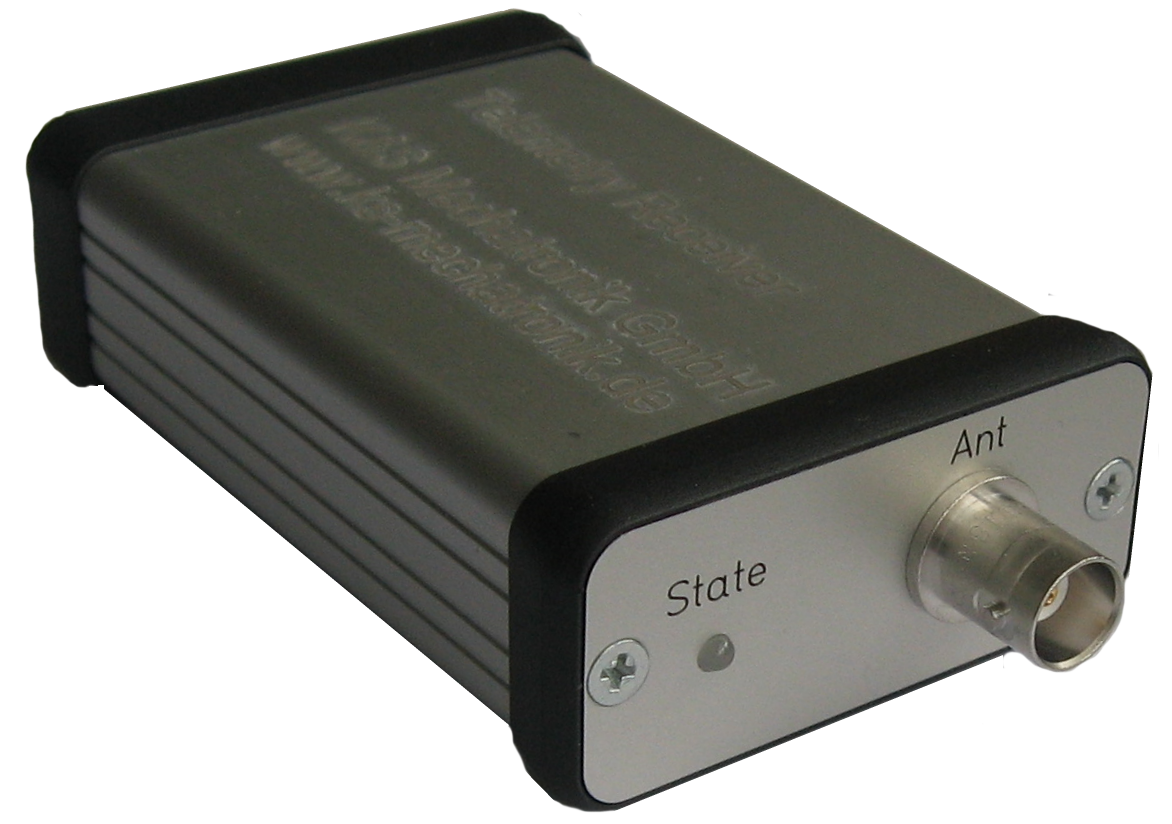

Messobjekten möglich ist. Die Empfänger werden über die USB-Schnittstelle, für Datentransfer
und Stromversorgung, mit einem Notebook verbunden. So ist eine komfortable Nutzung

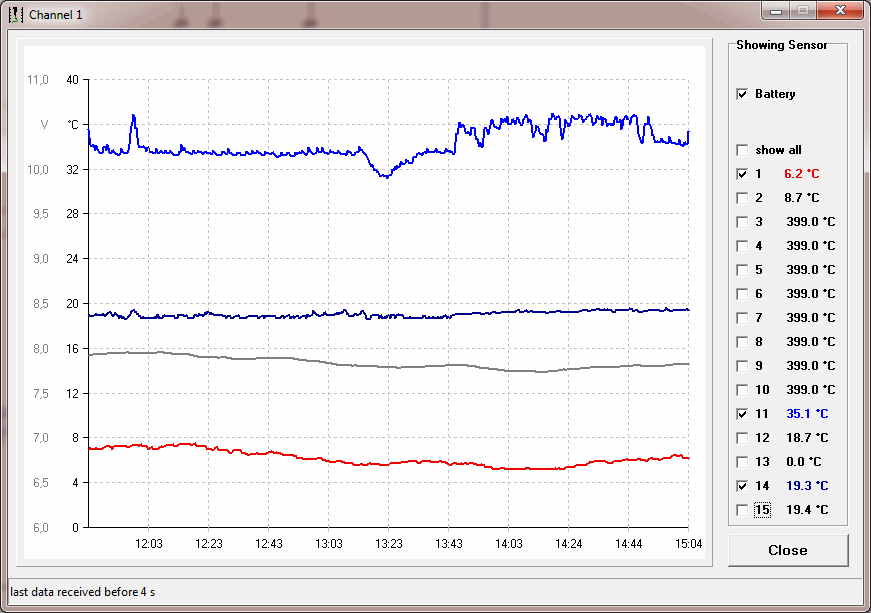

sichergestellt und die Daten können auf dem Notebook dargestellt werden. Die Software ist
lauffähig unter Windows XP, Vista und Windows 7.
Download vom Handbuch: Handbuch Temperaturtelemetrie
Das Programm NoiseAnalyzer dient der Ermittlung von Rauschzahl, bzw. Rauschmaß
und der Verstärkung von Vierpolen bei verschiedenen Frequenzen mit der Y-Methode.

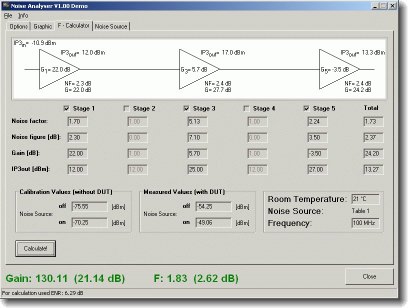

Es steht dabei sowohl ein F-Rechner zur Verfügung bei dem die gemessenen Pegelwerte
von Hand eingegeben werden und die Rauschzahl und Verstärkung errechnet werden,
als auch ein Rechner zur Bestimmung von Rauschzahlen, Verstärkung und IP3 von
kaskadierten Vierpolen.
Darüberhinaus ist ein Modus implementiert, bei dem Rauschzahl- und
Verstärkungsmessungen durch einen mit NoiseAnalyzer gesteuerten Spektrumanalysator
bzw. Messempfänger automatisch ausgeführt und angezeigt werden.
Letzterer Modus steht nur in der kommerziellen Version zur Verfügung, während die auf
den F-Rechner einschränkte Version kostenlos heruntergeladen und genutzt werden kann.
Die Software ist unter Windows2000, Windows XP sowie Windows Vista getestet
und lauffähig.
Sollten Sie Rauschzahlen zu messen haben - egal ob für die Entwicklung oder in der
Fertigung - erstellen wir Ihnen gerne einen auf Ihre Applikation zugeschnittenen Messplatz,
komplett mit aller notwendigen Hardware und Software.
Download der Software: NoiseAnalyzerV11.zip
