LDA-Burstgenerator

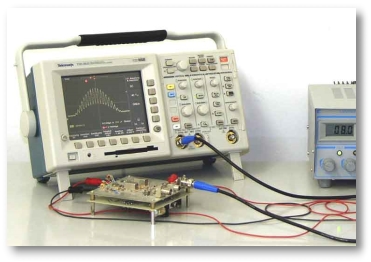

Der Generator erzeugt zwei Burstsignale, wie sie auch von einem 2D Laser- Doppler-Anemometer bei der berührungslosen Strömungsmessung erzeugt werden.
Er ermöglicht den Test und die Weiterentwicklung der Auswerteeinheit des LDA ohne die signalgebenden optischen Baugruppen mit einer zu messenden Strömung.

Pumpenprüfstand

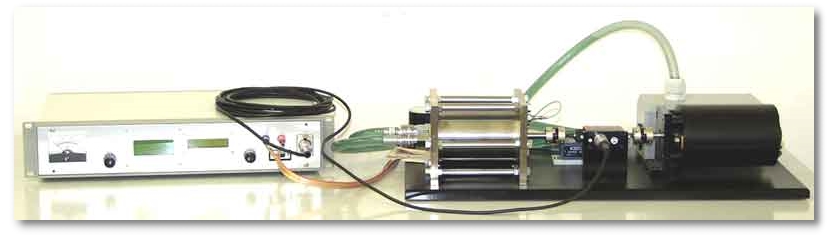

Pumpenprüfstand zur Untersuchung von Hydraulikpumpen. Der Prüfstand besteht aus einer Elektronikbaugruppe, sowie dem mechanischen Versuchsaufbau mit Antrieb, Momentenmesswelle, Drehzahlsensor,Drucksensor, Durchflußsensor und Pumpe.
Die Elektronikbaugruppe dient sowohl der Drehzahlregelung des Motors, als auch der Erfassung der gemessenen Parameter und deren Verarbeitung, Anzeige und Ausgabe der Daten über eine serielle Schnittstelle.

Frequenzaufbereitung/VFO

Durch die Verwendung moderner Schaltkreise zur Direkten Digitalen Synthese (DDS) von Frequenzen können entsprechende Baugruppen sehr klein und innerhalb kurzer Zeit aufgebaut werden. Es werden sehr gute Parameter bezüglich Phasenrauschen,
Neben- und Oberwellen erreicht.

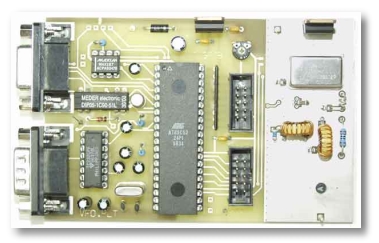

Bei der abgebildeten Baugruppe ist die gesammte Frequenzaufbereitung mit
Spannungsregler, DDS, Clockgenerator, Filter und Verstärker auf dem kleineren rechten Teil der Leiterplatte (mit Massefläche) zu finden.

Rotortemperaturerfassung

Elektronikmodul zur Ermittlung, Anzeige und Weiterleitung der mittleren Rotorwicklungstemperatur für Synchron- Turbogeneratoren der Fa. Siemens mit bürstenloser Erregereinrichtung.
Bei statisch erregten Generatoren sind Erregerstrom und Erregerspannung in der Erregereinrichtung direkt meßbar.
Über die Temperaturabhängigkeit des Widerstandes kann die mittlere Kupfertemperatur bestimmt werden.
Bei Generatoren mit Erregermaschine ist der Erregerstrom einer direkten Messung nicht zugänglich.
Um die mittlere Läufertemperatur dennoch messen zu können, wird das Magnetfeld der
Erregermaschinen-Rotorströme ausgewertet.

Die Spannungswerte (Erregerspannung und Erregerstrom) werden als Effektivwerte gemessen. Es erfolgt eine Tiefpaßfilterung mit einstellbarer Zeitkonstante.
Die errechnete Temperatur wird auf einem lokalen LC Display zur Anzeige gebracht und durch eine Stromschleifenschnittstelle der Leittechnik zur Verfügung gestellt.

H-Bridge

Für die Drehzahlsteuerung von Gleichstrommotoren mit Rechts- und Linkslauf werden Brückenschaltungen mit Leistungs FETs verwendet. Das Abgebildete Modul ist für die Verwendung in einem mobilen Serviceroboter entwickelt worden.

Hochspannungsimpulsgenerator

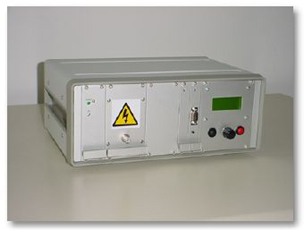

Der Hochspannungsimpulsgenerator wurde entwickelt um die Spannungsfestigkeit von Widerständen zu testen, Wiederstände abzugleichen oder für den allgemeinen Laboreinsatz.

Technische Daten:

Impulslänge 500ns bis 100 µs
Impulsspannung 200V bis 2000V
integrierte Widerstandsmessung (Lastüberwachung)
RS-232 Schnittstelle (neues Modell mit Ethernet)

Tagfinder

Wenn man gut versteckte RFIDs nicht mehr zerstörungsfrei finden kann, muss ein elektronischer Helfer her.
Der Tag-Finder stellt ein solches Gerät zum Auffinden von versteckten RFID Etiketten dar, die im 13,56 MHz Bereich arbeiten.
Die Schaltung wurde in c't 2/2005 S.202 veröffentlicht und in Form einer Nachbauanleitung beschrieben.

Der erste Aufbau erfolgte auf Lochrasterplatine mit bedrateten Bauelementen. Die Koppelspule besteht aus mehreren Windungen Kupferlackdraht.
Für einen einfachen Nachbau wurde eine einseitige Leiterplatte entwickelt, die auch die Koppelspule enthält. Die Platine mit einem RFID Etikett war bei emedia für Nachbauwillige erhältlich. Der Materialaufwand ist gering, für etwa 10,- EUR sind alle erforderlichen Bauteile zu bekommen.

HF-Vorverstärker Breitbandiger Vorverstärker (LNA), für Messaufgaben im HF- und EMV-Labor geeignet. Daten: Frequenzbereich: 0,01... 3 GHz Verstärkung: ca. 20 dB Rauschmaß: typ. 2 dB

Präzisonsthermometer Features: USB-Schnittstelle ADU Auflösung 24bit Messbereich 0...60 ºC Auflösung < 1 mK 16 Messkanäle Abtastrate (alle 16 Sensoren) von 2,5s

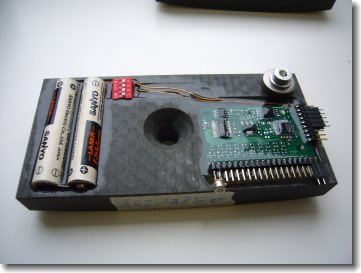

Temperatur-Datenlogger Der Temperaturdatenlogger wurde dafür entwickelt in rotierenden Maschinen Temperaturen zu erfassen und zu speichern. Hierbei ist der Datenlogger aufgrund der Materialauswahl und seines Aufbaus in der Lage extremen Beschleunigungen zu widerstehen. Features: Erfassung von 10 Temperatursensoren Messintervall 10 Sekunden Messbereich 0...150 ºC Betriebsdauer bei 10 Sensoren > 7 Tage Bei Beschleunigungen bis 6000g getestet Auslesen der Daten über USB-Adapter mit Windows Software

HF-Baugruppe für Laserinterferometer Diese kundenspezifische Baugruppe stellt das analoge Frontend von Laserinterferometern dar. Sie beinhaltet die Photodioden zur Umsetzung der faseroptischen Signale in elektrische Signale. In der Baugruppe treten Frequenzen bis ca. 2,5GHz auf; die analogen Signale werden in digitale umgesetzt und an eine weitere Baugruppe der Laserinterferometer übergeben. Mit derartigen Systemen sind Wegmessungen mit Auflösungen um einen nm möglich. Die Baugruppen werden bei der K&S Mechatronik GmbH ebtwickelt und in Kleinstückzahlen gefertigt, abgeglichen und gewartet.

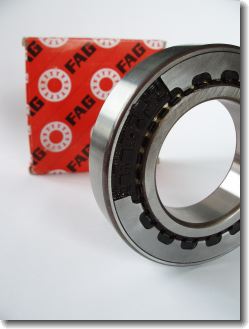

Kugellager mit Telemetrie In einem Kugellager der Fa. Schaeffler/FAG (Bauform 6210) wurde ein Telemetriemodul integriert. Die Stromversorgung wird über einen im Lager integrierten Generator sichergestellt. Das Telemetriemodul bietet folgende Funktionen: Messung der Lagertemperatur Messung der Drehzahl Erfassung und Speicherung der Laufzeit (Verschleißparameter) Fest zugewiesene Lagernummer Übertragung der Werte einmal pro Sekunde Funktion ab 400 U/min Empfang der Daten über Modul mit USB-Schnittstelle Darstellung der Werte mit Windowssoftware

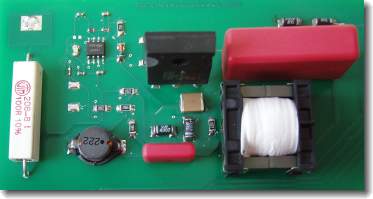

DC/DC-Wandler für Solaranwendungen Zur Versorgung von Modulen Kontroll- und Messelektronik an Solaranlagen wurde ein DC/DC-Wandlermit folgenden Eigenschaften erstellt: Eingangsspannungsbereich 100...1000V Ausgangsspannung 5V bzw. 3,3V geregelt Ausgangsstrom 50mA keine galvanische Trennung

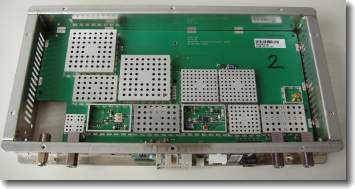

Satconverter für Digitalfernsehen Der Satconverter setzt ein DVB-Basisbandsignal in den Satbereich zwischen 1GHz und 2 GHz um.

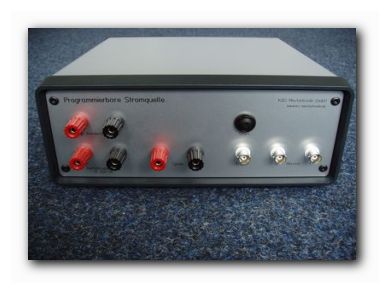

Programmierbare Stromquelle Per Windows-Anwendung programmierbare Stromquelle mit USB-Schnittstelle für Ströme bis 3A (Dauerstrom) und Spannungen bis 35V.

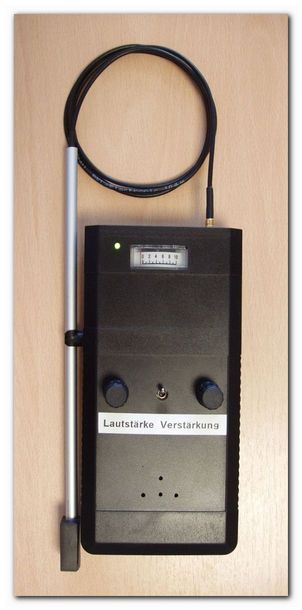

Windungsschlußprüfgerät Das Meßsystem dient der Detektion und Lokalisierung von Windungsschlüssen, wie sie in Spulen durch mechanische Deformation der Windungen oder durch Fehler in der Isolation zwischen den Windungslagen auftreten können. Anwendung findet das System bei großen Spulen im Generatorbau. Hierzu wird mit einer Sendespule, die von einem Niederfrequenzgenerator gespeist wird, ein Magnetfeld erzeugt, daß in geschlossenen Leiterkreisen einen entsprechenden Wechselstromfluß erzeugt. Eine kurzgeschlossene Windung stellt diesen geschlossenen Leiterkreis dar und erzeugt ihrerseits durch den Wechselstromfluß ein elektromagnetisches Wechselfeld. Dieses Wechselfeld induziert in der Suchspule eine Spannung, die vom Anzeigegerät gefiltert, verstärkt und zur Anzeige gebracht wird. Neben der optischen Anzeige erfolgt eine akustische Signalisierung, ähnlich, wie sie von einem Metallsuchgerät bekannt ist.
